輕質(zhì)保溫澆注料是用耐火輕質(zhì)骨料和粉料、幾何級及外加劑配制而成的。一般體積密度＜1.8g/cm3，但耐火度沒有要求，或真氣孔率＞45%。在指定溫度下的線收縮率＜1.5%的澆注料，稱為輕質(zhì)保溫澆注料。其特點是體積密度小、導熱率低，因為具有良好的隔熱保溫性能。
隨著爐窯工設(shè)備節(jié)能技術(shù)要求的不斷提高，作為其中一種隔熱型砌筑材料的輕質(zhì)耐火澆注料得到了迅速的發(fā)展，品種不斷擴大，質(zhì)量不斷提高，應(yīng)用范圍不斷擴寬。其中，膨脹珍珠巖輕質(zhì)保溫澆注料，以其優(yōu)良的保溫隔熱之中得到廣泛的應(yīng)用。

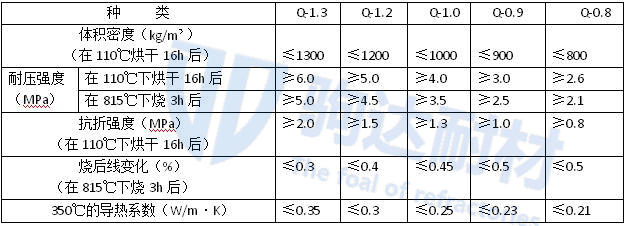

輕質(zhì)保溫澆注料的技術(shù)性能要求分析，選取膨脹珍珠巖和漂珠為骨料。膨脹珍珠巖使用珍珠巖經(jīng)煅燒后制得的呈白色，表面光滑、壁薄，內(nèi)為蜂窩狀結(jié)構(gòu)，因而具有容重輕（40~550Kg/m3）和導熱率低（200~500時為0.028~0.048W·m-1·K-1）的特點，其耐火度為1280~1360℃。選取普通硅酸鋁面位澆注料的增強劑與防爆劑，通過纖維的拉拔增強和分散裂紋應(yīng)力機制，改善澆注料的使用性能。選取高鋁水泥和微粉為復合結(jié)合劑，使?jié)沧⒘显诓煌氖褂脺囟忍崤栋∫娤戮哂辛己玫募蠌姸龋⑻砑硬糠帜突鸱哿�，降低水泥用量和由此帶來的水化熱量。在此基礎(chǔ)上，還配入了多種外加劑以改善澆注料的施工性能。
