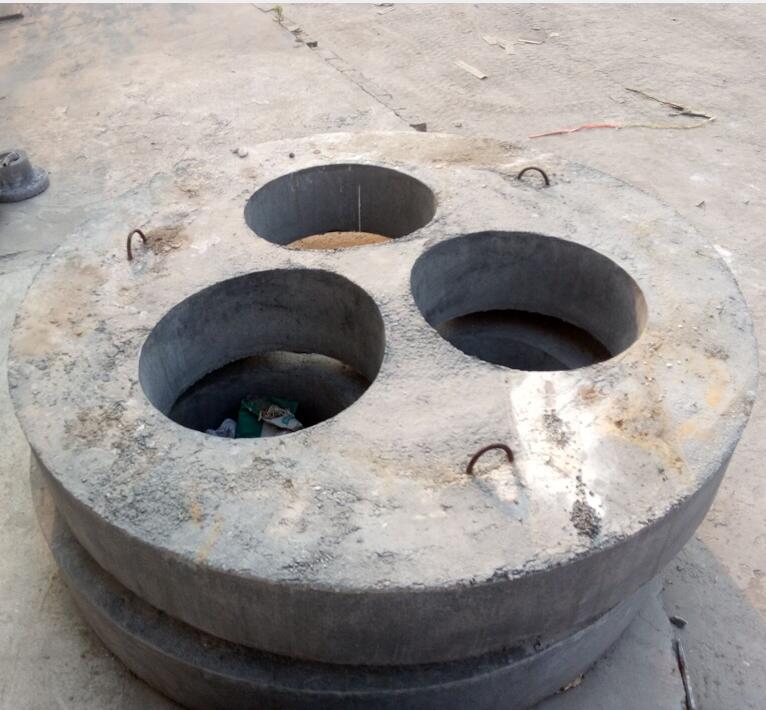

澆注料預制磚是由耐火骨料、粉料、結合劑、添加劑、水或其他液體精心配制而成，用澆注方法成固定形狀的不定形耐火材料。按結合劑分為耐火水泥結合、磷酸鹽結合、水玻璃結合、無水泥結合等。按材質可分為高鋁質、剛玉質、粘土質、莫來石質等。

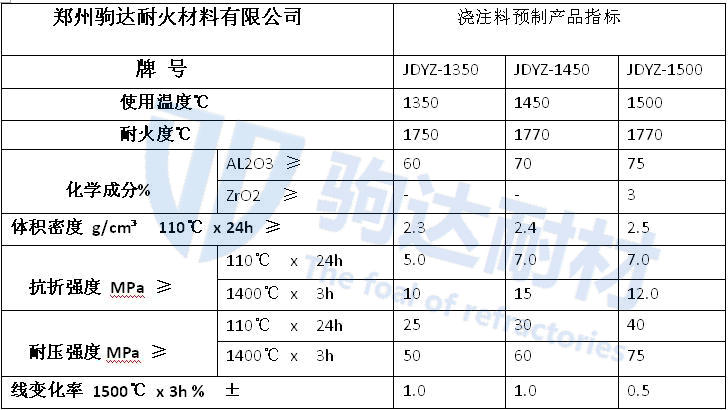

該產品能任意預制成各種形狀，熱震穩(wěn)定性好，強度高，抗剝落性好；無接縫，氣密性好，散熱損失少，節(jié)能；能快速修補窯爐，提高爐子作業(yè)率；能實現(xiàn)直接吊裝機械化筑爐，施工效率高�？梢詾橛脩艚鉀Q筑爐過程中的技術難題；并可根據(jù)用戶要求和爐型條件，為用戶考慮襯體設計和多種施工方案。
我公司產品齊全、供貨及時，一般為兩周內供貨，可加急生產。耐火預制件正以耐火磚不可替代的優(yōu)越性逐漸的替代耐火磚的使用功能，在當代綠色環(huán)保的倡議下，耐火磚的生產技術正面臨著嚴峻的低碳環(huán)境的制約，從燒制工藝的原煤到煤質氣到改成天然氣一步步的更新改進的同時耐火材料更是朝向于免燒型，輕量化，高使用率的生產技術邁進，隨著耐火材料產品作為高溫行業(yè)的內襯耐高溫產品，而服務于鋼鐵，化工，熱力等窯爐內襯的高溫部位，也不斷的更進研發(fā)面對于大型爐襯的研制生產的大型預制磚的使用特點逐漸形成了廣泛應于各種工業(yè)窯爐。其最大優(yōu)點是可以預先烘烤，直接吊裝，施工周期大大縮短，質量穩(wěn)定好控制耐火磚預制件是耐火材料一個重要品種，其所占比例越來越高。耐火磚預制件是將高溫窯爐待施工的部位提前分割成小塊，并設計出特殊的形狀，按形狀制作模具，在工廠將耐火澆注料等預澆注成型、養(yǎng)護、烘烤完畢后運到現(xiàn)場吊掛拼裝后使用。
澆注料預制磚也稱為耐火磚預制件。是按客戶的要求尺寸或圖紙加工生產，然后選擇適當?shù)母邚姸饶突饾沧⒘�，經充分攪拌后，倒入預制的定型模具內，用震動、搗打方式成型。成型后放入恒溫恒濕的房間內養(yǎng)護，養(yǎng)護時間一般須3天。養(yǎng)護完成，待充分固化才能脫模，然后再通過低溫烘烤燒制達到預燒強度后方可包裝測定檢驗最后滿足出廠條件。烘烤是耐火磚預制件制作過程的一個重要工序。在烘烤過程中，預制件自身的游離水和結晶水大部分排出完畢，并產生較高的強度。烘烤對預制件的質量有很大影響，特別是體積較大的致密高強耐火預制件，由于預制件本身致密度較高，尺寸又大。烘烤過程中水蒸氣壓力和熱應力的共同作用很容易導致預制件的剝落，嚴重者造成預制件炸裂。
現(xiàn)有澆注料預制磚的烘烤一般采用溫度控制方式。烘烤時在烘干窯內布置若干個測溫點，預設一個烘烤曲線。烘烤曲線包括多個升溫段和保溫段。通過對測溫點溫度的監(jiān)測使烘烤制度按預設的烘烤曲線進行。該控制方法簡單易行，是目前耐火預制件乃至其它材料烘烤的主要控制方式。耐火磚預制件在烘烤過程中易發(fā)生爆裂，表現(xiàn)為澆注料突然、猛烈地從其結構表面剝落或炸裂成若干碎塊。烘烤溫度較高或較快造成預制件爆裂。烘烤除了正常排出水分外，由于烘烤溫度較高或較快，產生了負面作用即水蒸氣壓力過大導致預制件爆裂。
